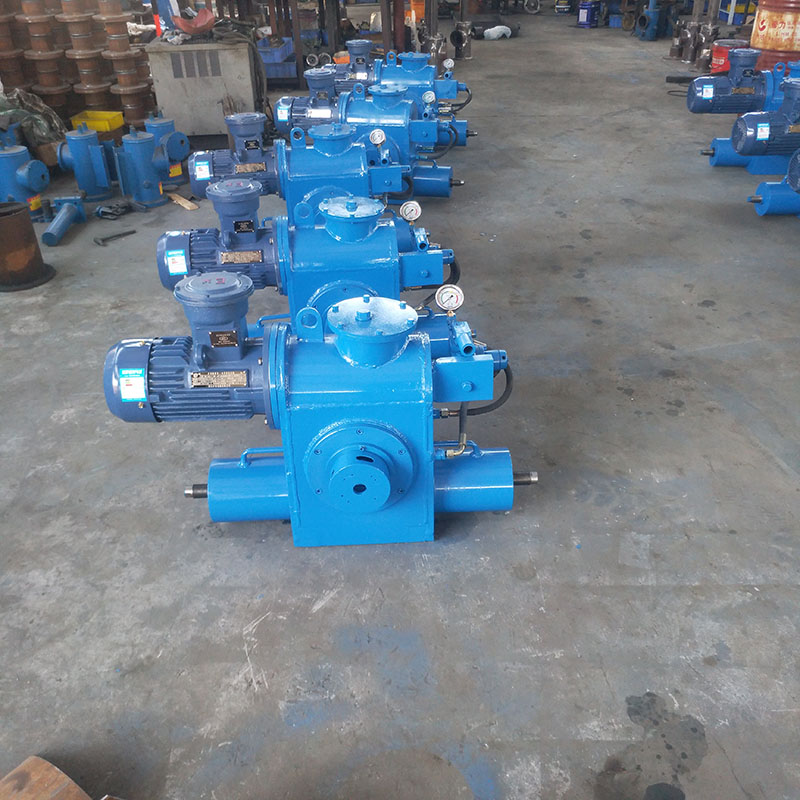

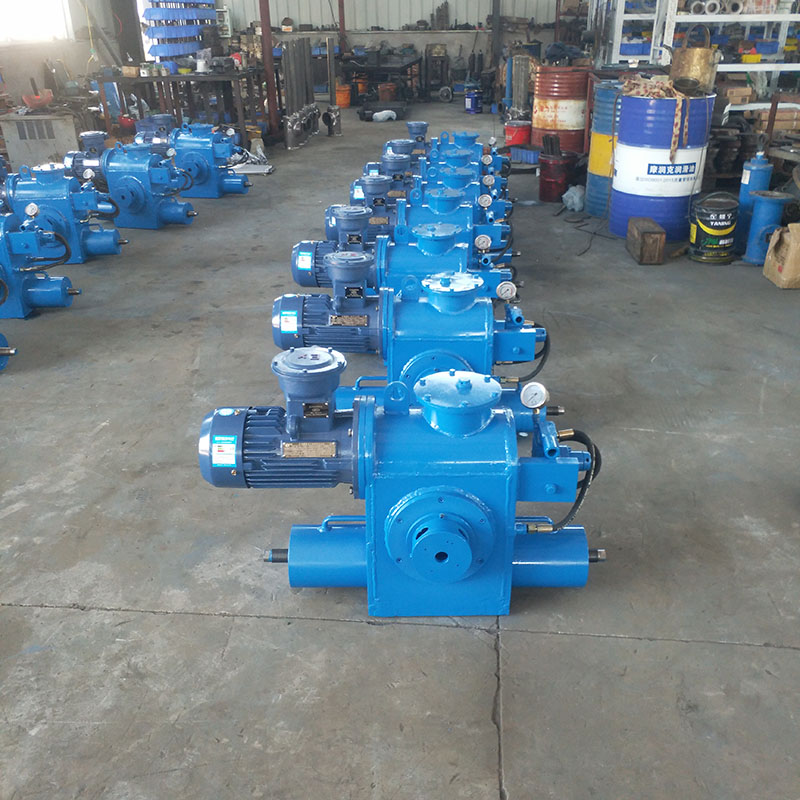

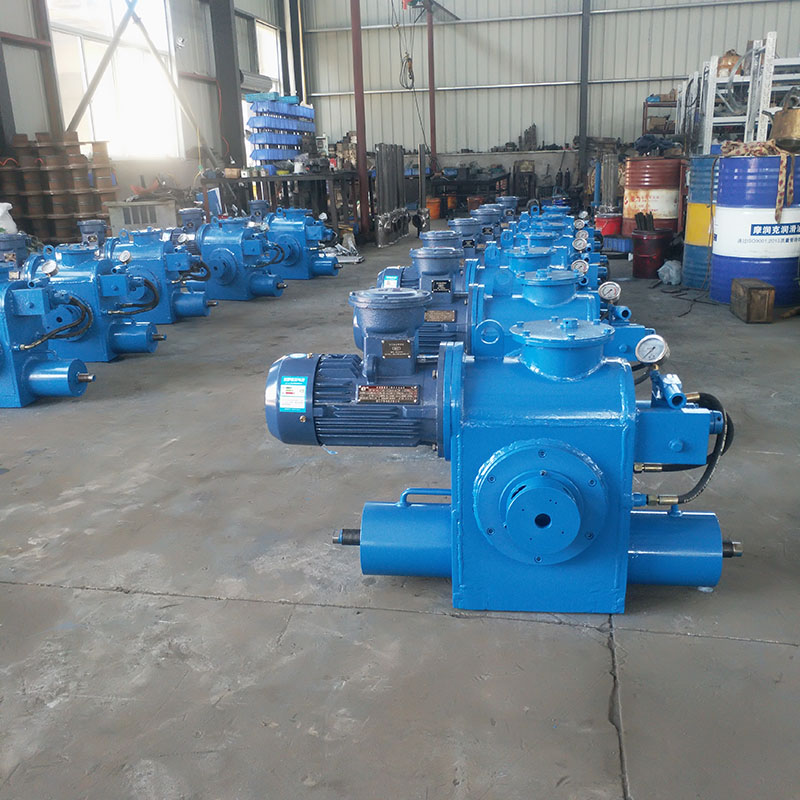

DYH型電液動回轉器

一、 工作原理：

DYH系列電液回轉器是一種新型角度回轉動力裝置，它以液壓缸為主題，由電機、油泵、油路分流、齒條、齒輪、轉軸等組合而成。當活塞往復運動時，與此一體的齒條帶動齒輪作0-90度、0-120度間的往復擺動。

二、 特  點：

1、 電動回轉執行機構由蝸輪-蝸桿傳動，其力矩控制、往程控制皆為機械裝置，結構復雜，磨損后失靈，不可調整，過載時燒電機。而電液動回轉器由于是液壓傳動，能實現過載保護，無需調，整，運轉平穩，角度調節更方便。所以，電液回轉器燒替代電動回轉器的一種理想產品。

2、 由于是全封閉結構，不漏油，不吸塵，不吸水，使用壽命長，能適應各種惡劣環境。

3、 電液頭通過角度傳感器實現機、電、儀、液一體化控制，可實現遠控，集中控制和微機控制，比電動頭簡單，可靠。

4、 在斷電及故障時，亦可實現手動操作。

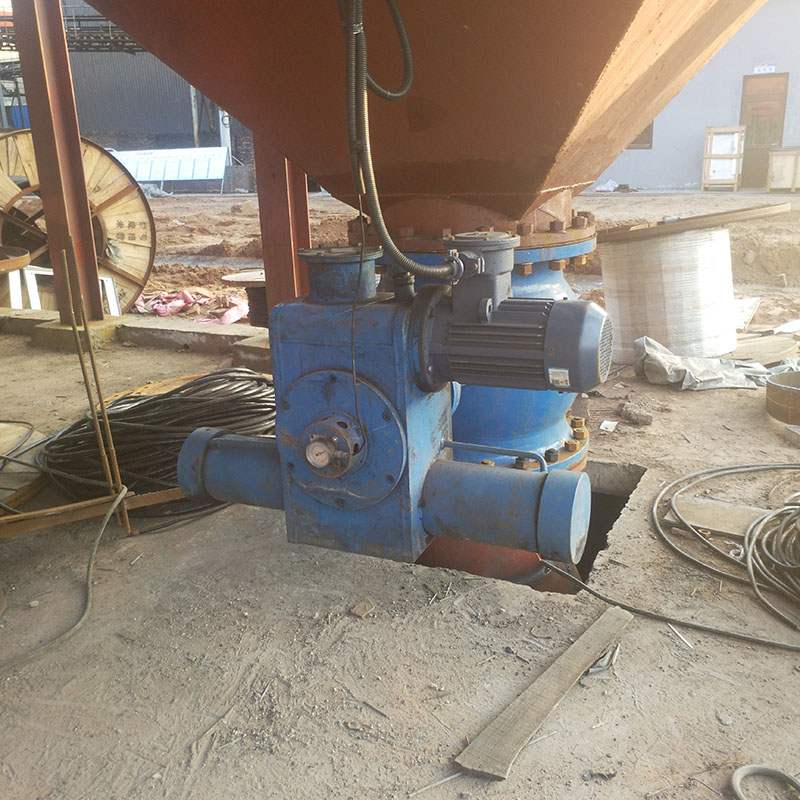

5、 用于風門、球閥、蝶閥等有開度控制要求的裝置，比氣動、電動執行機構簡單，可靠。

訂貨說明：

1、 訂貨，要注明回轉力矩，回轉角度。控制方式。是否手動、電機是否防爆等技術參數。

2、 該系列產品有立式和臥式兩種，訂貨時應予注明。

3、 一般情況下，不配電氣控制箱。

1.DYH-L電液動回轉器（立式）

主要技術參數

外形及安裝尺寸表

2.DYH-W電液動回轉器（臥式）

主要技術參數

外形及安裝尺寸表

3.DYHL 電液動回轉器

 一、概 述：

DYHL電液動回轉器是根據廣泛的市場調研，設計、開發的一種新型角度回轉驅動裝置，關鍵技術國內首創，為國家專利產品。

本回轉器以羅旋傳動原理為基礎，實現驅動元件和回轉元件為同軸同步轉換，且具有DYH電液回轉器的優點(過載保護功能、運轉平穩、無級調整等)，可替代DYH電液回轉器和電動回轉器，尤其適用于閥門的回轉驅動。

二、特 點：

   1、本回轉器由電機——液壓泵系統及回轉轉換裝置、手動裝置組成，二者可平行布置或者交叉布置。以適應不同使用要求。

   2、直線——回轉轉換元件在密封油缸筒內工作，潤滑極佳，確保最佳工作狀態。確保工作壽命。

   3、本回轉器的手動裝置獨特，能方便實現手動，為安全生產創造條件，在失電或液壓故障時可正常工作。

  4、本回轉器為全密封機構，不漏油、不吸塵、不吸水、運轉平穩，使用壽命長。并可實現機、電、液一體化，實現遠程控制和自動控制級微機控制。

配套閥門通徑、公稱壓力、力矩表
